Schnellstart QMapShack

Ziel dieser Anleitung

Diese Anleitung beschreibt die Installation und Einrichtung von QMapShack. Der Fokus liegt zwar auf Linux, aber die meisten Schritte sind, abgesehen von den Dateipfaden, unabhängig vom Betriebssystem. Diese Anleitung kann und will nicht die Schnellstartanleitung im QMapShack-Online-Wiki ersetzen. Behandelt wird:

• Installieren des Programms
• Einrichten von Online-Rasterkarten als Kartenhintergrund
• Installation von Digitalen Höhendaten
• Einrichten des Routings mit BRouter

Sie ist vielmehr dafür gedacht, sich eine einfache, aber leistungsfähige QMapShack-Umgebung zu erstellen. Diese Anleitung wurde mit Version 1.17.1 erstellt.

QMapShack installieren

Linux

QMapShack ist in vielen Distribution als Paket enthalten. In diesem Fall genügt es, das Paket qmapshack und eventuelle Abhängigkeiten über die Paketverwaltung zu installieren. Für einige andere Distributionen gibt auf dieser Seite ein AppImage von QMapShack.

Für Distribution, für die es weder ein Paket noch ein AppImage gibt, bleibt einem nichts anderes übrig als die Quellen zu compilieren. Wer das schafft, kann sich vermutlich den Rest dieser Anleitung sparen.

Windows

Auf der QMapShack-Release-Seite findet man einen Verweis auf die aktuelle Installationsdatei für Windows.

Nach der Installation

Arbeitsverzeichnis anlegen

Es empfiehlt sich ein Verzeichnis anzulegen, in dem alle von QMapShack benötigten Dateien abgelegt werden, unter Linux z.B. ~/Dokumente/QMapShack, unter Windows Dokumente\QMapShack.

QMapShack starten

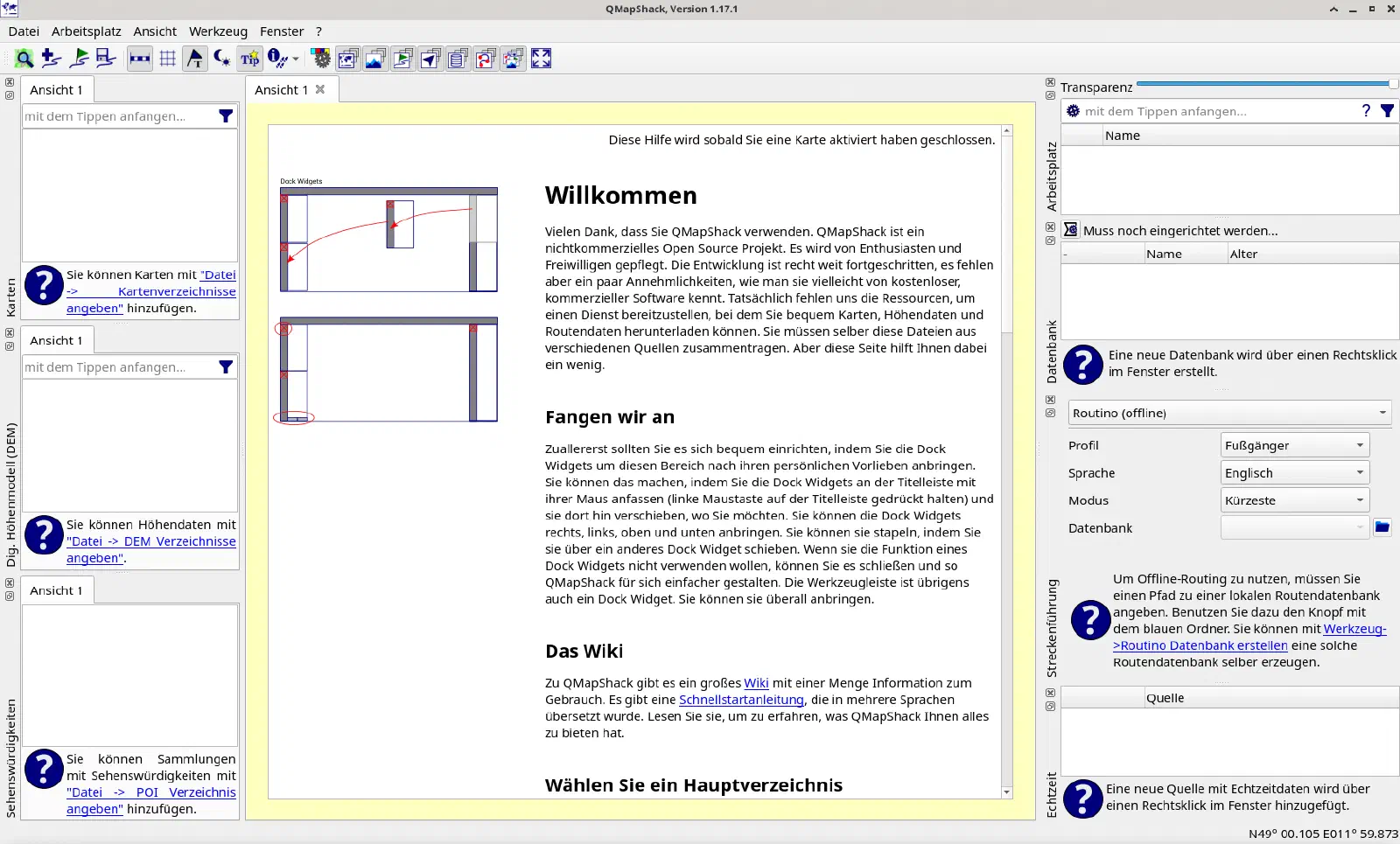

QMapShack kann ohne weitere Parameter über das Menü, den Desktop oder in der Kommandozeile gestartet werden. Beim ersten Start erscheint die Bedienoberfläche mit leeren Werkzeug-Fenstern am rechten und linken Rand und einem zentralen leeren Arbeitsfenster (“Ansicht”). Nicht benötigte Werkzeugfenster können durch einen Klick auf das zugehörige X-Symbol, durch Abwählen im Menü Fenster oder einen Klick auf das entsprechende Symbol in der Werkzeugleiste geschlossen und durch erneutes Anwählen im Menü Fenster oder in der Werkzeugleiste wieder geöffnet werden.

QMapShack einrichten

Online-Karten einrichten

• Menü > Datei > Kartenverzeichnisse angeben



• Auf die Schaltfläche Hilfe! Ich will Karten! klicken
• Im anschließenden Dateidialog zum Unterordner Maps im Arbeitsverzeichnis navigieren, also z.B. ~/Dokumente/QMapShack/Maps, und bestätigen
• Im Fenster Karten, oben links, werden jetzt einige Online-Karten angezeigt:



• Rechtsklicke auf den Eintrag OpenStreetMap und wähle Aktivieren aus. Im Arbeitsbereich wird die OpenStreetMap-Standardkarte angezeigt.
• Mit Rechtsklick + Aktiviere/Deaktiviere kann zwischen den verfügbaren Karten gewechselt werden.

Falls die Karten unscharf angezeigt werden:

• Menü > Ansicht > Kartenansicht einstellen
• Skalierung auf Quadratisch setzen
• Im Feld Projektion & Datum eingeben:
  +proj=merc +lat_ts=0.001 +type=crs

Mehr Online-Karten

Das Kartenverzeichnis QMapShack/Maps enthält jetzt die Konfigurationsdateien der hinzugefügten Standardkarten :

OpenCycleMap.tms
OpenStreetMap.tms
OSM_Topo.tms
WorldSat.wmts
WorldTopo.wmts

Um eine weitere Online-Karte hinzuzufügen, genügt es, eine passende TMS- oder WMTS-Datei im Kartenverzeichnis abzulegen. Dateien für eine Vielzahl an Karten kann man u.a. von mtb-touring.net herunterladen (Link am Ende des Artikels). Man kopiert die Dateien in das Kartenverzeichnis und startet QMapShack neu oder aktualiert die Liste der Karten im Kartenfenster mit Rechtsklick + Karten erneut laden.

Höhendaten hinzufügen

Digitale Höhendaten (DEM-Daten) werden benötigt, um Tracks mit Höheninformation zu versehen. Außerdem können die DEM-Daten verwendet werden um die Karte mit einer Höhenschummerung und -schattierung zu versehen.

Die Verwaltung der DEM-Daten geschieht im Fenster Dig. Höhenmodell (DEM). Wie bei den Online-Karten gibt es unter Menü > Datei > DEM-Verzeichnisse angeben eine Schaltfläche Hilfe!…, die QMapShack dazu veranlasst, Standard-DEM-Daten bereit zu stellen. Allerdings sind dies sehr grobe Daten und es empfiehlt sich die Daten selbst bereit zu stellen. Dazu legt man im Dialaog Menü > Datei > DEM-Verzeichnisse angeben das Verzeichnis fest, in dem die DEM-Konfigurationsdateien liegen, z.B. QMapShack/DEM.

Es gibt verschiedene Quellen für DEM-Daten und je nach Quelle verschiedene Methoden, diese in QMapShack einzubinden. Eine Quelle mit sehr guten DEM-Daten ist die Seite Sonny’s LiDAR Digital Terrain Models, auf der hoch aufgelöste DEM-Daten einzelner Länder zum Download bereit gestellt werden. Je nach Ansprüchen und Speicherplatz kann man zwischen Daten unterschiedlicher Auflösung wählen. Wenn genug Speicherplatz vorhanden ist, empfiehlt sich die 20m-Variante, die für Deutschland etwa 1,3GB belegt.

Die heruntergeladene DEM-Datei kann an einem beliebigen Ort auf der Platte ablegt werden. Danach muss mit Menü Werkzeug > VRT-Builder eine VRT-Datei im DEM-Verzeichnis angelegt:

• Quelldateien auswählen: herunter geladen DEM-Dateidialog
• Zieldatei auswählen: Datei im DEM-Konfigurationsverzeichnis, z.B. Dokumente/QMapShack/DEM/Deutschland_20m.tif
• Start
• Im DEM-Fenster:
  • Rechtsklick + *DEM erneut laden`
  • Rechtsklick auf Deutschland 20m + Aktivieren`

Wenn alles geklappt hat, zeigt QMapShack rechts unten in der Statusleiste die Höhe und die Hangneigung der Position an, auf welche der Cursor im Kartenfenster zeigt.

BRouter einrichten

Im Fenster Streckenführung wählt man BRouter (offline) als Router aus und klickt auf “Einrichten”. Es wird ein Dialog geöffnet, mit dem BRouter als separate Anwendung installiert und eingerichtet wird. Späterer Änderungen erfolgen ebenfalls mit diesem Dialog. Voraussetzung ist, dass auf dem Rechner eine JAVA-Laufzeitumgebung eingerichtet ist.

Im ersten Fenster wählt man lokale Installation und klickt auf Weiter. Im zweiten Fenster wählt man das Installationsverzeichnis aus, z.B. ~/Dokumente/QMapShack/BRouter. Vor den weiteren Schritten muß im Feld ausführbares Java-Programm der Pfad des installierten Java-Programms eingetragen sein. Unter Linux findet QMapShack das Java.Programm in der Regel automatisch und trägt den Pfad ein. Ist das der Fall, klickt man auf neue BRouter-Installation erzeugen, wählt die neueste BRouter-Version aus und klickt auf Herunterladen und Installieren. Ein Klick auf Weiter öffnet ein Fenster, in welchem man die zu verwendenden BRouter-Profile auswählen kann. Es empfiehlt zumindest trekking und fastbike auszuwählen.

Mit dem nächsten Dialog werden die Rotingdaten für BRouter ausgewählt und herunter geladen. Die gewünschten Regionen werden auf der Karte angeklickt und Herunterladen startet den Download. Die Daten werden nicht automatisch aktualisiert, können aber über den Einrichtungsdialog von Zeit erneut herunter geladen werden. Damit ist BRouter eingerichtet und kann zum Erstellen von Tracks und Routen verwendet werden. Es empfiehlt sich dafür im Fenster Streckenführung die Option on-the-fly-routing zu aktivieren.

Feintuning

Schummerung und Schattierung

• Aufklappen der DEM-Anzeigeoptionen durch Klicken auf das Dreieck neben der Bezeichnung der DEM-Ebene
• Großen Schieberegler ganz nach rechts stellen. Damit wird die Kartenebene ausgeblendet und es ist nur die DEM-Ebene sichtbar.
• Häkchen bei Schummerung und Schattierung setzen und mit den zugehörigen Schiebereglern experimentieren bis die Anzeige den Erwartungen entspricht.
• Karte durch Verschieben des großen Schiebereglers wieder soweit einblenden, bis das gewünschte Ergebnis erreicht ist.

Karten konfigurieren

Klickt man im Kartenfenster auf das Dreieck neben einer aktivierten Karte, öffnet sich ein Dialog mit Optionen. Mit dem Schieberegler kann die Transparenz der Karte eingestellt werden. So können mehrere Karten übereinander angezeigt werden, wobei die Sichtbarkeit der unteren Ebenen über die Transparenz der oberen Ebenen eingestellt wird.

Sind mehrere Ebenen aktiv, kann die Reihenfolge der Anzeige festgelegt werden, indem man die Reihenfolge der Karten in der Liste durch Ziehen/Ablegen verändert.

Manche Karten enthalten mehrere Ebenen. So enthält die standardmäßig eingerichtete OSM-Topo-Karte neben der eigentlichen Karte eine Ebene mit Wanderwegen. Andere Karten enhalten neben der Karte eine Ebene mit der Höhenschummerung. In diesen Fällen werden die Ebenen in den Kartenoptionen angezeigt und können einzel ein- und ausgeblendet werden.

Cache-Verzeichnis anlegen

Die Bildkacheln der Online-Karten werden auf dem Rechner in einem Cache-Verzeichnis zwischengespeichert und erst nach einer konfigurierbaren Zeit erneut heruntergeladen. Standardmäßig wird der Cache unter ~/.QMapShack angelegt. Da dieses Verzeichnis u.U. sehr viel Platz verbraucht, kann es sinnvoll sein, den Cache auf einer anderen Platte anzulegen. Dies geschieht so:

• Menü > Datei > Kartenverzeichnisse angeben.
• Ordnersymbol rechts oben anklicken und gewünschtes Verzeichnis auswählen.

Außerdem kann der Cache in den Einstellungen jeder Karte individuell konfiguriert werden. Zu den Einstellungen kommt man im Kartenfenster über einen Klick auf das Dreieck neben der Karte.
